Darwin HRV Software - mittels “high speed sampling”werden die Ergebnisse einer HRV Messung in einer aussagekräftigen Grafik dargestellt, die von ausgebildeten HRV Experten, Ärzten, Pflegepersonal und Gesundheitsberatern interpretiert werden kann.

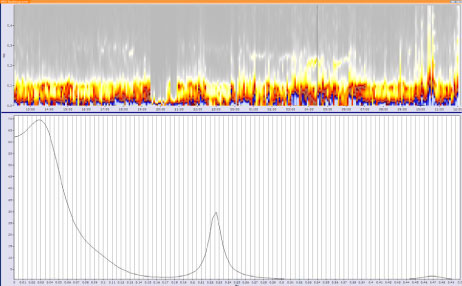

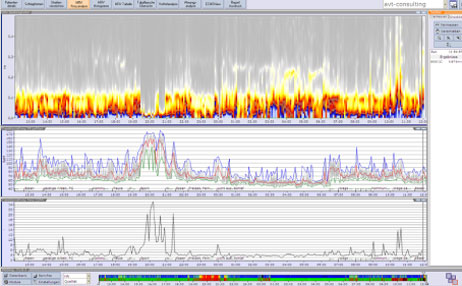

Die HRV Analyse ist ein einfach zu handhabendes, nicht invasives Werkzeug, das in vielen Fällen den entscheidenden Unterschied ausmacht. Das HRV Spektrogramm zeigt sympathische und parasympathische Aktivität und kann für die Erkennung des Gesundheitszustandes bzw. für die Analyse der Schlafqualität verwendet werden.

Die HRV Software ermöglicht eine ausgezeichnete Darstellung der Funktionen des vegetativen Nervensystems. Eine eingeschränkte HRV ist ein unabhängiges Indiz für viele Gesundheitsrisiken.

Die Darwin HRV Software:

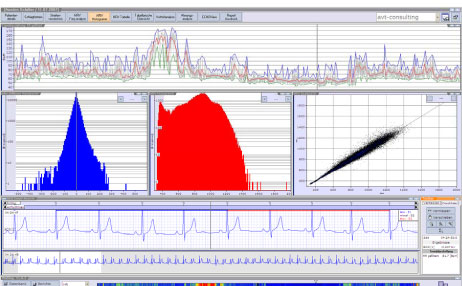

Diese weltweit einzigartige Software erlaubt Ihnen die Daten der HRV Messung, sowohl in den Zeit- wie auch den Frequenzparametern, bildlich aufzubereiten. Damit ist es den Anwendern erstmals möglich Zahlen- und Tabellenwerte, langzeitdiagnostisch, auf eine einfache und verständliche Weise grafisch darzustellen. Der Befund der HRV ist nun wie das Betrachten eines Ultraschallbildes, ohne aber auf die statistischen Daten im Hintergrund verzichten zu müssen.
Die Entwicklung der HRV-Software und der HRV-Rekorder hat Ihren Ursprung im sogenannten AustroMIR Projekt (Weltraumprojekt), bei welchem eine Möglichkeit gesucht wurde, nichtinvasiv den Stress von Astronauten/Kosmonauten messen zu können. Unter Zuhilfenahme von jahrhundertealtem Wissen und neuesten wissenschaftliche Erkenntnissen der HRV Diagnostik und Auswertung wurden moderne Hard- und Softwaresysteme entwickelt. Diese Produkte werden weltweit zur HRV Diagnostik und für diverseste wissenschaftlich Anwendungen genutzt. Da die Entwicklung und Produktion der Hard- und Software erfolgt in Österreich, Deutschland und in der Schweiz.

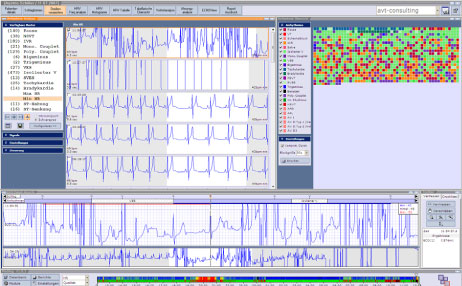

In der Software selber, haben Sie als Anwender permanenten Zugriff auf die Rohdaten der HRV bzw. die entsprechende EKG Aufzeichnung. So ist es Ihnen nun möglich auch das EKG, vor der eigentlichen HRV Analyse, auf Störungen, Artefakte oder kardiologische Aspekte zu durchforsten. Denn nur eine EKG-basierende HRV Analyse, ist eine aussagekräftige Analyse. Für wissenschaftliche Anwendungen ist es möglich das EKG in diverse Formate wie z.B. MatLab oder ISHNE zu exportieren. Eine EKG-basierende Auswertung der HRV ist deshalb notwendig, da schon kleinste zeitliche Veränderungen (im Millisekunden Bereich) zwischen zwei Herzschlägen, eine große Veränderung in der HRV zur Folge haben. Um diesen Umstand quantifizieren zu können, brauchen auch Sie als Anwender vollsten Zugriff und eine verständliche Darstellung der EKG Daten.

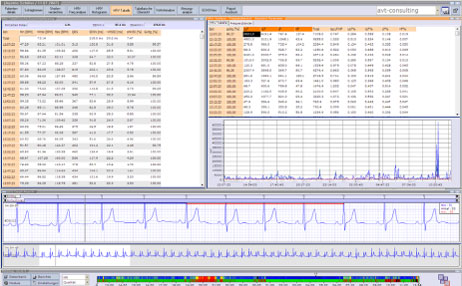

Nicht eine Beat to Beat sondern eine möglichst genaue Peak to Peak Analyse einer HRV Messung garantiert die Exaktheit einer Auswertung. (siehe Bilder bzw. Erklärung weiter unten) Die Datenaufbereitung von Messwerten erfolgt mittels standardisierter Voreinstellungen. Es ist jedoch auch möglich mit individuell vorgegebenen Werten zu arbeiten bzw. individuelle logarithmische Kalkulationen zu erstellen und von der Software auswerten lassen. Die Ergebnisse können sehr einfach nach Microsoft Word oder Microsoft Excel exportiert werden und stehen Ihnen damit für statistische oder wissenschaftliche Anwendungen zur Verfügung. Entsprechend lassen sich auch grafische Darstellungen, für die gewünschten Parameter kreieren. Um den Zusammenhang zwischen der Aktivität des vegetativen Nervensystems und den Tätigkeiten eines Patienten / Klienten darzustellen, ist es möglich ein Patiententagebuch, als Tabelle oder als Grafik darzustellen. Generell lässt sich auch der Ausdruck Ihres Befundes bzw. Ihrer Auswertung, an gewünschte Parameter bzw. Designs anpassen. Durch stetige Erweiterung und Verbesserung der Software, wird eine genaue und exakte HRV Analyse und Diagnostik garantiert.

Systemvoraussetzungen für Darwin HRV:
* Microsoft™ Windows XP Professional (SP2), Windows 7, Windows 8 oder 8.1 (32 oder 64 bit)
* mind. 2 GHz Prozessor
* mind. 2 GB RAM Hauptspeicher
* minimale Bildschirmauflösung 1280 x 1024
* 1 freier USB Slot
* DVD/RW Laufwerk

Beat to Beat:

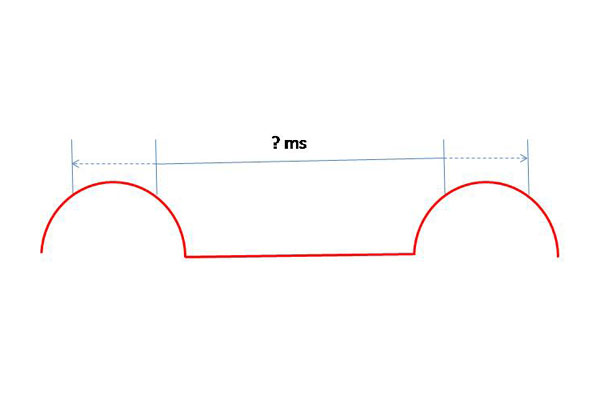

Bei der Beat to Beat HRV Diagnostik wird der Schlag des Herzens selber, quasi „gehört“ und aus dem Abstand zwischen den Schlägen die HRV errechnet. Wie Sie allerdings schon auf der Grafik erkennen können, ist dies ein sehr breites Signal, das sich auch meistens von einem Schlag zum Nächsten in Höhe und Länge stark verändern kann. Dadurch wird es sehr schwierig den genauen Zeitpunkt für einen Messpunkt (Triggerpunkt) festzulegen.

Vor allem bei hohen Herzfrequenzen (z.B. Sport) ist es nahezu unmöglich einen optimalen Triggerpunkt zu finden bzw. da keine echte EKG Diagnostik, zu unterscheiden, ob es sich nun um einen echten Herzschlag oder eine Störung (Artefakt) handelt. Daher verschwindet bei Systemen, die die Beat to Beat Methode einsetzen sehr häufig bei schon 60 % der max. Herzfrequenz die HRV, weil diese einfach nicht mehr exakt genug ermittelt werden kann.

Peak to Peak Messung:

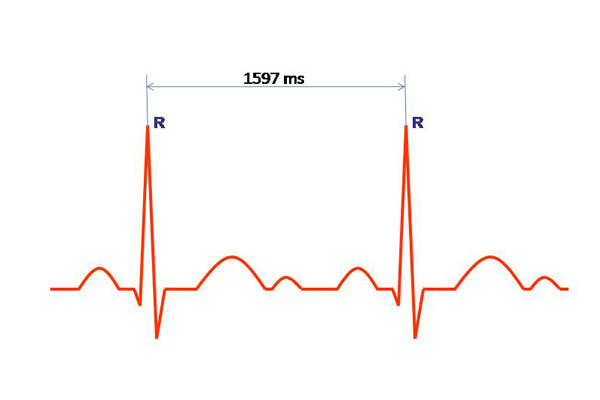

Bei der Peak to Peak HRV Diagnostik, wird das echte EKG des Patienten, hochauflösend, abgenommen und daraus die HRV errechnet. Wie Sie nun am Bild sehen können ist es im EKG durch die sehr stark ausgeprägte Herz-EKG-Zacke (R-Zacke) sehr einfach einen Triggerpunkt für die HRV Diagnostik zu finden. Entscheidend ist auch hier, wie hoch aufgelöst des EKG abgenommen wird, um eine möglichst genaue „Spitze“ zu bekommen Auch was Artefakte

können Sie, dank der EKG Darstellung in der Software, genau unterscheiden ob es sich um ein echtes EKG Signal gehandelt hat, oder eine Störung und diese sogar beheben.

Durch diese extrem genaue HRV Analyse verschwindet bei diesem System die HRV erst dann wenn es wirklich von einem Schlag zum Nächsten keine Variabilität mehr gibt.

Darwin Apnoe Sreening

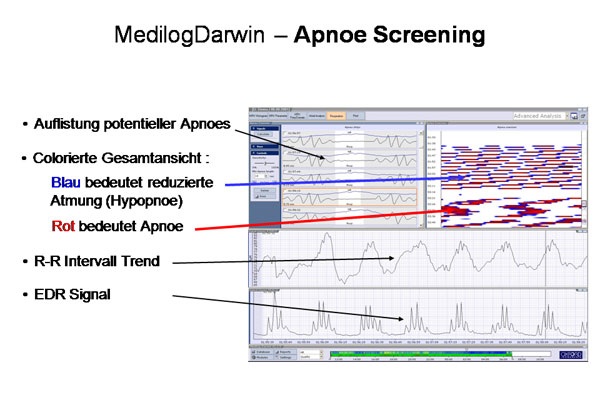

Dieses einzigartige Modul erlaubt Ihnen, ohne großen Mehraufwand, ein Hypnoe- bzw. Apnoe- Screening bei Ihren Patienten durchzuführen, um Schlafstörungen zu klassifizieren.

• Auflistung potentieller Apnoen: Hier werden die von der Software registrierten Apnoen aufgelistet und in direktem Zusammenhang mit der Herzfrequenz, der Dauer und dem Zeitpunkt dargestellt. Selbstverständlich können die Apnoen auch nachträglich einzeln analysiert und bearbeitet werden.
• Farbcodierte Gesamtansicht: In dieser Ansicht wird Ihnen die gesamte Aufzeichnung als grafisches Element dargestellt und durch einfaches Klicken auf ein interessantes Segment, springen Sie direkt zu dem gewünschten Ereignis.

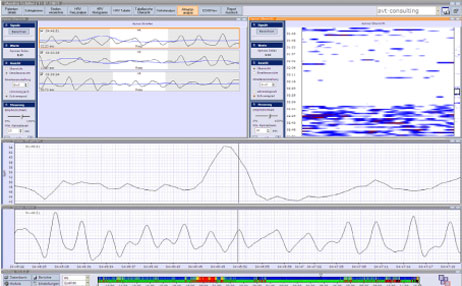

• R-R Intervall Trend: Um die Frage zu klären ob sich eine Apnoe auch in einer Veränderung der Herzfrequenz auswirkt, wird parallel zum Atmungssignal (Respirationssignal) die Herzfrequenz angezeigt. Selbstverständlich können, dank der modularen Bauweise der Software, zusätzlich das HRV Bild, der EKG Streifen oder andere interessante Messwerte dargestellt werden.
• EDR Signal: Hier wird Ihnen das Respirationssignal des Patienten angezeigt, welches durch ein spezielles Verfahren ermittelt wurde.

Funktionsweise des EDR Signals

EDR steht für ECG Derived Respiration, was soviel wie, vom EKG abgeleitetes Respirations Signal, bedeutet. Dieses Verfahren steckt hinter dem Darwin Apnoe Screening. Das Respirationssignal wird nicht, wie bisher üblich über die Impedanzmethode (welche weitere Elektroden am Körper des Patienten erfordert und wobei permanent Strom durch den Oberkörper des Patienten geschickt wird) sondern direkt über das EKG ermittelt. Dadurch ist das Respirationssignal viel sensibler und kann auch sehr flache Atemzüge erfassen. Diese Methode findet ohne jegliche Art von Hilfsströmen ihr Auslangen.
